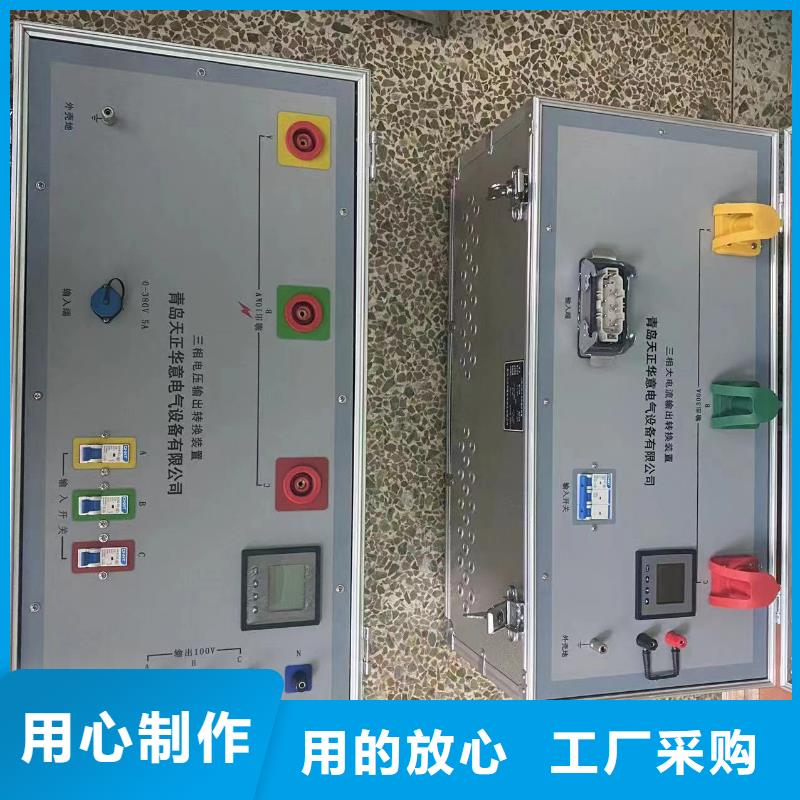

福建一次通流加压模拟带负荷向量试验装置220kV母线各间隔通流参考相位以220kV #1母线PT 的A相为参考相位基准，将220kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧220kV套管处对母线三相通流（160A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查4回220kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。4.1)201-#1母线-200母联开关-#2母线-213线路间隔将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。通流加压路径如图2图2测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上214间隔开关，然后再将213间隔一次设备恢复到初始状态。以下间隔雷同4.2)201-#1母线-200母联开关-#2母线-214线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上214-2、214、214-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-214线路间隔。通流加压路径图略测量2套母差保护屏中201、200、214母差保护，测量214间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。4.3）201-#1母线-200母联开关-#2母线-202#2主变开关间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上202-2、202、202-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-202#2主变间隔。通流加压路径图略测量2套母差保护屏中201、200、202母差保护，包括后台监控机测量值等；测量完成后将202间隔一次设备恢复到初始状态。4.4）201-#1母线-200母联开关-#2母线- 215线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上215-2、215、215-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-215线路间隔。通流加压路径图略测量2套母差保护屏中201、200、215母差保护，包括后台监控机测量值等；测量完成后将215间隔一次设备恢复到初始状态。
福建一次通流加压模拟带负荷向量试验装置本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。 测试接线如下： 单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。 三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。 三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。 测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000,正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。 在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。 同步相量测量系统试验装置 无线相位表测试仪 相位伏安表无负荷相量测量装置 配电网继电保护向量检查和动作逻辑校验测试装置 通流加压模拟负荷继电保护向量检测装置 智能变电站投运前继电保护向量检查装置 变电站三相一次通流加压模拟带负荷继电保护向量检测装置 变电站继电保护向量检查装置
福建一次通流加压模拟带负荷向量试验装置三相通流加压模拟负荷校验装置电子式三相通流加压模拟负荷校验装置三相通流加压模拟带负荷继电保护向量检测装置无线高压检验电测试仪相位伏安表无负荷相量测量装置带负荷校验保护装置模拟带负荷测试（系统）装置高压核相电流相位表六相微机继电保护综合校验仪变压器差动保护装置同步相量测量系统试验装置变电站投运前继电保护向量检查装置全站通压变频电源经阻抗变换装置，对主变低压侧励磁通压，合上主变开关、母联开关、PT刀闸，进行相序、变比、开口三角电压检查。开口三角电压检查时，可人为调整源使三相电压不平衡输出。对低压侧电压等级较高的主变，也可采用变频电源直接连接站用变低压侧，利用站用变励磁的方式对主变低压侧加压。通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。8.3 母线/间隔通流，母差保护利用一组三相工频高压，施加于PT一次侧作为相位参考基准；利用一组三相工频大电流，在一条母线支路通入试验电流，于母线其他支路接回电流，试验电流通过进线CT、母联开关、线路CT形成回路，在保护屏上读取电流幅值相位及差流，检查母差保护向量的正确性。将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。8.4 变压器差动保护试验根据变压器铭牌借助平板app计算工具计算绕组短路阻抗，并根据阻抗大小对变压器高压侧（或中压侧）一次加压，其余两侧母线短路接地。利用激励电流模拟加压侧一次负荷电流，利用短路电流模拟短路侧一次负荷电流，检查变压器差动保护向量的正确性并推算差流。将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。
